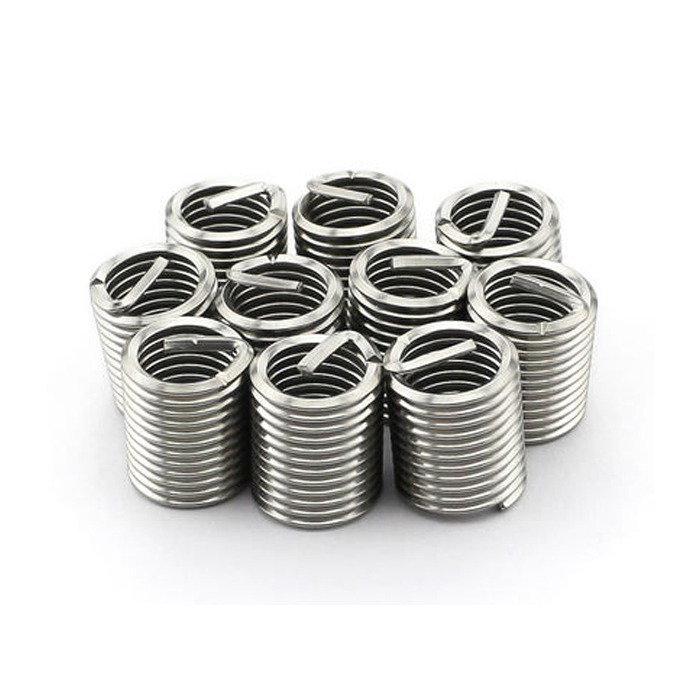

鋼絲螺套絲錐結構組成和特點

[ 時間：2023-02-02 點擊：1789 ]

鋼絲螺套絲錐是加工內螺紋并能直接獲得螺紋尺寸的一種螺紋刀具，應用甚廣。它的基本結構是一個軸向開槽的外螺紋。
     它的工作部分由切削錐與校準部分組成。切削部分磨出錐角，以便使切削負荷分配在幾個刀齒上。校正部分有完整齒形，控制螺紋尺寸參數并引導絲錐沿軸向運動。
     柄部方尾與機床連接，或通過扳手傳遞扭力矩，鋼絲螺套絲錐向開槽以容納切屑，同時形成前角。切削錐頂刃及齒形側刃經鏟磨形成后角。
     絲錐芯部留有錐芯，其直徑約為外徑的一半以保持絲錐的強度。
     開始攻絲時，在旋轉鋼絲螺套絲錐的同時應施以軸向壓力，當切出一段螺紋表面后，絲錐齒側面就受螺紋螺旋面導引，能保持在該螺旋槽內運動至攻絲完畢。
     分析攻絲的運動可知，絲錐的旋轉與軸向移動組合成螺旋運動。絲錐工作部分可理解為一把螺旋拉刀。
     切削錐頂刃按螺旋面展開，其半徑逐漸遞增形成齒升量，校準部分齒形按螺旋面展開則無齒升量，相當于拉刀的校準齒。
